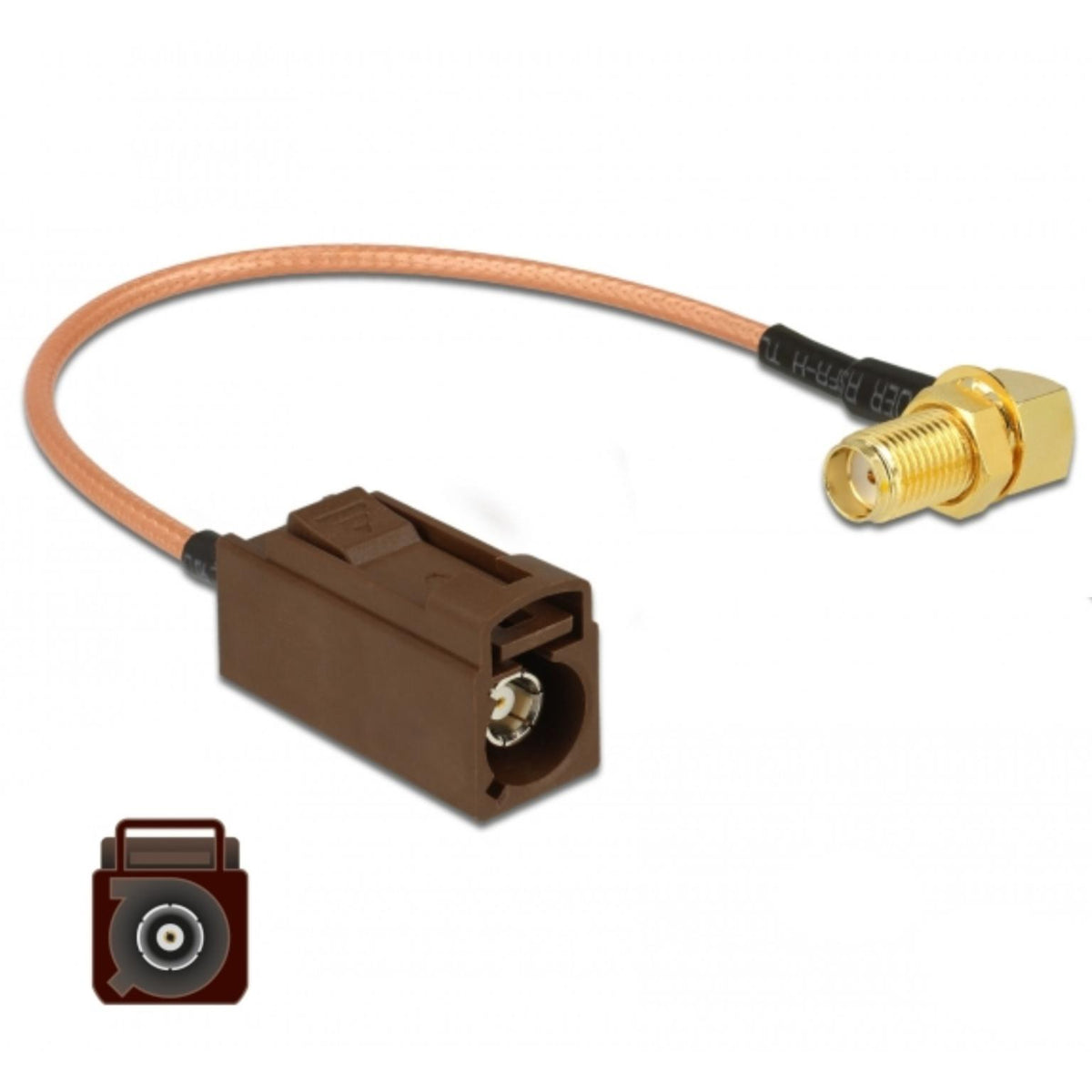

Kabel antenowy Imp

Ten kabel antenowy ze złączem FAKRA F na SMA przeznaczony jest do łączenia komponentów RF w instalacjach radiowych, antenowych i komunikacyjnych. Kabel służy do łączenia sprzętu posiadającego złącze FAKRA ze sprzętem lub antenami korzystającymi ze złącza SMA. Kabel posiada gniazdo FAKRA F (żeńskie) po jednej stronie i gniazdo SMA typu jack 90° (żeńskie) po drugiej stronie. Złącze SMA zostało zaprojektowane w wersji pod kątem prostym 90°, dzięki czemu kabel można podłączyć również w sytuacjach o ograniczonej przestrzeni. Złącze FAKRA jest wykonane w kolorze RAL 8011 Nut Brown, zgodnie ze standardowym kodowaniem kolorów dla FAKRA typu F. Kabel jest wyposażony w kabel koncentryczny RG-316, cienki i elastyczny kabel koncentryczny odpowiedni do sygnałów RF. Kabel ma średnicę około 2,6 mm i mały minimalny promień zgięcia, dzięki czemu nadaje się do montażu w instalacjach kompaktowych. Dane techniczne • Typ produktu Kabel antenowy • Marka Delock • Złącze 1 gniazdo FAKRA F (żeńskie) • Złącze 2 gniazdo SMA z głowicą zbiorczą 90° (żeńskie) • Kolor FAKRA RAL 8011 Brąz orzechowy • Impedancja 50 omów • Typ kabla RG-316 • Średnica kabla ok. 2,6 mm • Tłumienie kabla 2 dB przy 2,4 GHz na metr • Minimalny promień zgięcia 10,5 mm • Długość kabla 20 cm (łącznie ze złączami) Objaśnienie używanych terminów RG-316 RG-316 to cienki kabel koncentryczny z izolacją PTFE i ekranowaniem w oplocie. Ten kabel jest używany do sygnałów RF i połączeń antenowych, gdzie wymagany jest kompaktowy i elastyczny kabel. SMA SMA oznacza wersję SubMiniature A i jest przykręcanym złączem koncentrycznym do połączeń na częstotliwości radiowej. Złącza SMA są stosowane w sprzęcie RF, antenach, sprzęcie pomiarowym i systemach komunikacji bezprzewodowej. FAKRA F FAKRA F to odmiana złącza koncentrycznego FAKRA z kodowaniem w kolorze brązowym. Złącze to jest używane w zastosowaniach radiowych i komunikacyjnych, gdzie wymagane jest specjalne kodowanie mechaniczne. Kodowanie kolorami i klucz mechaniczny zapewniają, że złącze można podłączyć tylko do tego samego przyłącza FAKRA F. FAKRA Złącza FAKRA to koncentryczne złącza RF służące do połączeń na częstotliwości radiowej. Złącze jest oparte na standardzie kabla koncentrycznego SMB, ale ma plastikową obudowę z kodowaniem mechanicznym i kodowaniem kolorami. Dzięki temu różne złącza nie zostaną przypadkowo połączone ze sobą. Złącza FAKRA zazwyczaj pracują z impedancją 50 omów i obsługują częstotliwości do kilku GHz. Znajdują zastosowanie w systemach antenowych i komunikacyjnych takich jak anteny GPS, radiowe, LTE i 5G. Typy FAKRA • FAKRA A – czarny – uniwersalne połączenie RF / radio • FAKRA B – biały – GSM / telematyka • FAKRA C – niebieski – antena GPS • FAKRA D – bordowy / fioletowy – radio satelitarne • FAKRA E – zielony – GSM / LTE • FAKRA F – brązowy – komunikacja mobilna • FAKRA G – szary – radio / sygnał RF • FAKRA H – fioletowy – systemy wideo / kamery • FAKRA I – beżowy – antena radiowa • FAKRA K – żółto-brązowy – komunikacja RF • FAKRA L – niebiesko-zielony – telematyka • FAKRA M – pomarańczowy – radio cyfrowe / DAB • FAKRA Z – błękit wodny – uniwersalne złącze na rynku wtórnym Wersje mechaniczne Oprócz kodowania kolorami, złącza FAKRA dostępne są również w różnych wersjach mechanicznych. • Wtyczka FAKRA (męska) – złącze kablowe z pinem centralnym • Gniazdo FAKRA (żeńskie) – złącze z gniazdem centralnym • Montaż panelowy FAKRA – montaż w urządzeniu lub obudowie • FAKRA PCB – montaż bezpośrednio na płytce drukowanej Kombinacja kodowania kolorami i mechanicznego rozmieszczenia klawiszy gwarantuje, że różne systemy RF, takie jak GPS, radio i komunikacja mobilna, nie będą ze sobą mylone. Tworzy to niezawodne połączenie w instalacjach, w których stosuje się wiele systemów antenowych obok siebie. Zadaj pytanie dotyczące produktu
