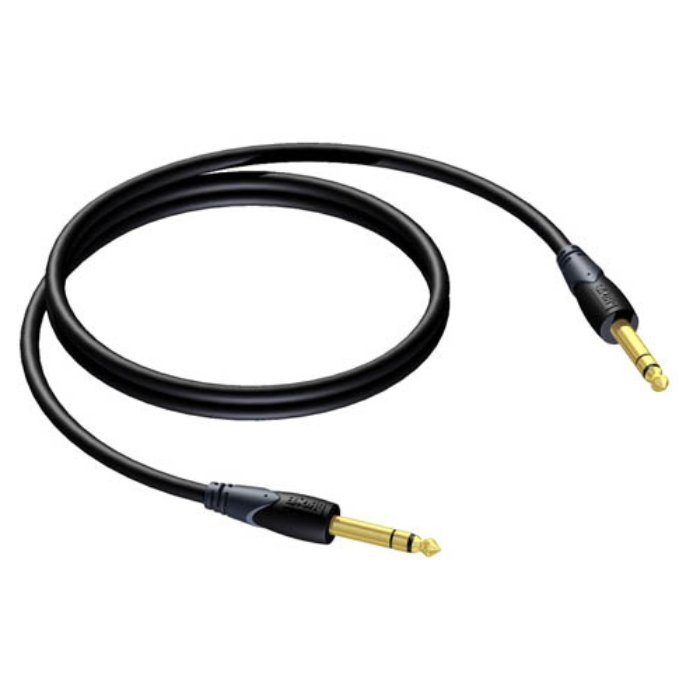

Kabel instrumentalny Abi

Ten kabel jack służy jako kabel krosowy do podłączania sprzętu audio ze złączem jack 6,35 mm. Kabel przesyła analogowe sygnały audio pomiędzy urządzeniami takimi jak miksery, wzmacniacze, instrumenty, sprzęt efektów i interfejsy audio. Kabel posiada dwa złącza męskie jack 6,35 mm. Złącza te mają dwa pierścienie izolacyjne na wtyczce i dlatego są zaprojektowane jako złącze TRS. Umożliwia to wysłanie dwóch sygnałów audio jednym kablem, na przykład lewego i prawego kanału. Kabel ma solidną konstrukcję z solidnym przewodnikiem wewnętrznym i plecionym ekranem. Taka konstrukcja pomaga zredukować zakłócenia i zapewnia stabilną transmisję sygnału w różnych konfiguracjach audio. Dane techniczne Typ kabla: kabel krosowy / kabel audio typu jack Typ audio: analogowe połączenie audio Złącze 1: męskie jack 6,35 mm Złącze 2: męskie jack 6,35 mm Typ złącza: TRS (3-pinowe) Mono / stereo: stereo Żyła wewnętrzna: 0,12 mm × 20 Ekranowanie: oplot (0,12 mm × 30) Średnica kabla: ok. 6 mm Dopuszczenia: CE, RoHS, REACH, WEEE Wyjaśnienie Gniazdo 6,35 mm: standardowe złącze typu jack powszechnie stosowane w profesjonalnym sprzęcie audio, takim jak gitary, wzmacniacze, miksery i sprzęt studyjny. Złącze TRS: złącze typu jack z trzema stykami (końcówką, pierścieniem i tuleją). Dwa pierścienie izolujące na wtyczce wskazują, że jest to złącze TRS umożliwiające przesyłanie stereofonicznych sygnałów audio. Kabel krosowy: kabel audio służący do podłączenia sprzętu audio, na przykład w stojakach studyjnych lub na konsoli miksującej. Ekranowanie oplotem: Metalowy oplot wokół przewodnika, który pomaga zredukować zakłócenia elektromagnetyczne i chroni jakość sygnału. Zastosowania • Połączenie pomiędzy sprzętem audio w konfiguracjach studyjnych • Podłączanie mikserów i interfejsów audio • Stosowanie z instrumentami i wzmacniaczami • Live audio i systemy PA Rodzaje złączy typu jack Gniazdo 6,3 mm: Większe złącze typu jack używane głównie w profesjonalnym sprzęcie audio, instrumentach muzycznych i instalacjach studyjnych. Gniazdo 3,5 mm: mniejsze złącze typu jack powszechnie stosowane w elektronice użytkowej, takiej jak smartfony, laptopy i przenośne urządzenia audio. Gniazdo 2,5 mm: kompaktowe złącze typu jack stosowane w zestawach słuchawkowych, krótkofalówkach i specjalistycznym sprzęcie audio. Objaśnienie konfiguracji gniazd TS (Tip-Sleeve): Konfiguracja gniazd z dwoma punktami styku dla monofonicznych sygnałów audio. TRS (Tip-Ring-Sleeve): Konfiguracja z trzema stykami dla stereofonicznych sygnałów audio. TRRS (Tip-Ring-Ring-Sleeve): Konfiguracja z czterema stykami, która oprócz dźwięku stereofonicznego może przesyłać sygnał mikrofonowy. Objaśnienie sygnałów audio Dźwięk stereo: system audio wykorzystujący dwa oddzielne kanały: lewy i prawy kanał. Mono Audio: System audio wykorzystujący tylko jeden kanał audio. Objaśnienie znaków jakości CE: wskazuje, że produkt jest zgodny z europejskimi wytycznymi dotyczącymi bezpieczeństwa, zdrowia i ochrony środowiska. RoHS: Dyrektywa europejska ograniczająca stosowanie substancji niebezpiecznych, takich jak ołów, rtęć i kadm. REACH: Europejskie przepisy dotyczące rejestracji i kontroli substancji chemicznych w produktach. WEEE: wytyczne dotyczące zbiórki i recyklingu sprzętu elektrycznego i elektronicznego. Zadaj pytanie dotyczące produktu
