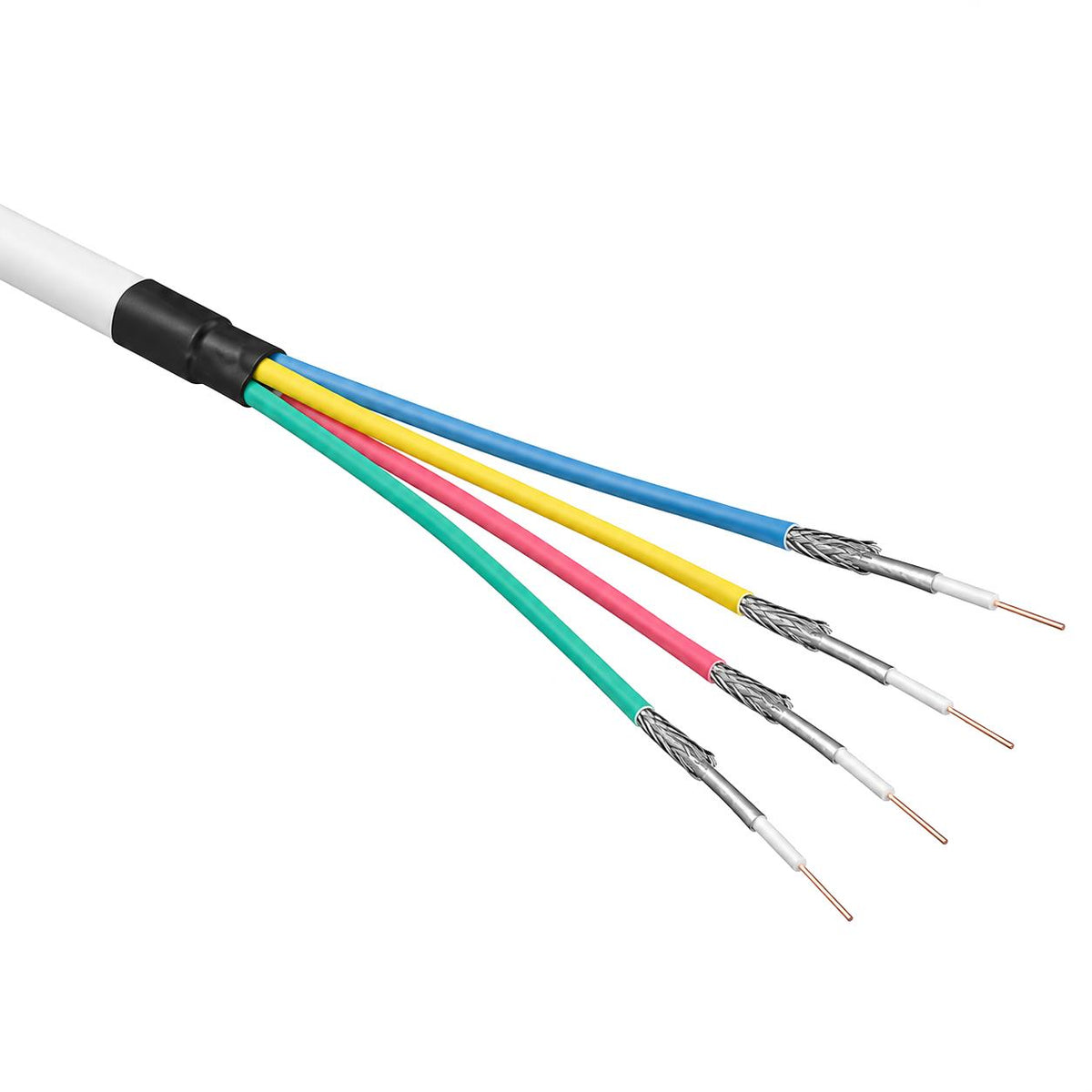

Kabel koncentryczny Abi na rolkę

Ten kabel koncentryczny typu RG6 przeznaczony jest do cyfrowych instalacji SAT i kablowych (DVB-S/S2, DVB-C/C2, DVB-T/T2) w systemach antenowych 75 Ω. Kabel ma impedancję 75 Ω, wielkość ekranowania 80 dB i jest wyposażony w podwójne ekranowanie. Kabel jest zgodny z klasą ogniową Eca CPR (EN 50575) i nadaje się do stałego montażu w budynkach. Ta wersja to kabel quattro 4 w 1 z kolorowymi osłonami ułatwiającymi identyfikację w instalacjach z wieloma przełącznikami LNB. Dostawa na drewnianej szpuli o długości 100 metrów. Dane techniczne • Typ kabla RG6 (quattro 4-w-1) • Impedancja 75 Ω (75 ± 3 Ω) • Klasa ekranowania Standardowa instalacja cyfrowa • Wartość dB 80 dB • Rodzaj ekranowania 1 Folia (aluminiowa) podwójna • Typ ekranowania 2 Pleciona osłona (aluminium) 64x • Żyła wewnętrzna + średnica CCS, 1,0 mm • Dielektryk 4,8 mm • Średnica zewnętrzna 6,8 mm • Klasa ogniowa CPR Eca (EN 50575) • Temperatura -20°C do 70°C • Znaki jakości CE • Skala miernika Tak • Długość 100 metrów Zastosowanie quattro Kabel koncentryczny quattro stosowany jest w centralnych instalacjach satelitarnych, gdzie jedna czasza zasila wiele punktów połączeniowych. Quattro LNB dostarcza cztery stałe sygnały: pionowo niski, pionowo wysoki, poziomo niski i poziomo wysoki. Te cztery sygnały są kierowane oddzielnie do multiswitcha. Multiswitch następnie rozdziela je do wielu użytkowników, gdzie każdy odbiornik może niezależnie wybrać nadajnik. Konstrukcja 4 w 1 zawiera cztery oddzielne rdzenie koncentryczne 75 Ω w jednej osłonie zewnętrznej, co zapewnia przejrzystą i sprawną instalację. Tłumienie (maks. dB/100 m) • 50 MHz – 4,7 dB • 100 MHz – 6,2 dB • 200 MHz – 8,4 dB • 300 MHz – 10,6 dB • 400 MHz – 12,5 dB • 500 MHz – 13,9 dB • 800 MHz – 17,2 dB • 1000 MHz – 19,5 dB • 1350 MHz – 23,0 dB • 1750 MHz – 26,1 dB • 2050 MHz – 28,5 dB • 2150 MHz – 29,5 dB Objaśnienie używanych terminów DVB Standard telewizji cyfrowej dla telewizji satelitarnej, kablowej i naziemnej. Nadaje się do odbioru Full HD (1080p), Ultra HD 4K i 8K w instalacjach DVB; rozdzielczość zależy od dostarczanego sygnału. Impedancja (75 Ω) Rezystancja charakterystyczna układu koncentrycznego; 75 Ω jest stosowane w instalacjach telewizyjnych i satelitarnych w celu ograniczenia odbić i utraty sygnału. Ekranowanie (80 dB) Stopień ochrony przed promieniowaniem zewnętrznym; nadaje się do standardowych wewnętrznych instalacji cyfrowych. CPR / EN 50575 Europejska klasyfikacja ogniowa kabli w instalacjach stacjonarnych; Eca spełnia minimalne wymagania bezpieczeństwa przeciwpożarowego w budynkach. CCS Rdzeń stalowy z powłoką miedzianą; stosowane przy wysokich częstotliwościach, gdzie przewodzenie odbywa się głównie na powierzchni. Ogólne objaśnienie kabla koncentrycznego Kabel koncentryczny składa się z centralnego przewodnika wewnętrznego, dielektryka, jednej lub więcej warstw ekranujących i zewnętrznej powłoki ochronnej. Taka konstrukcja zapewnia kontrolowane przewodzenie sygnału przy minimalnym promieniowaniu i niskim tłumieniu. Typ RG58 to kabel 50 Ω o średnicy zewnętrznej około 5 mm do zastosowań RF i pomiarowych. Typ RG59 to kabel 75 Ω przeznaczony do podstawowych instalacji telewizyjnych. Typ RG6 to kabel 75 Ω o średnicy zewnętrznej około 7 mm do zastosowań cyfrowych DVB i satelitarnych. RG6 to kabel 75 Ω o wysokiej wartości ekranowania (zwykle 100 dB, klasa A) i jest stosowany w środowiskach o podwyższonym nasłonecznieniu, np. w pobliżu sygnałów LTE i 5G. Zadaj pytanie dotyczące produktu
