Kabel przejściowy Imp rp-sma

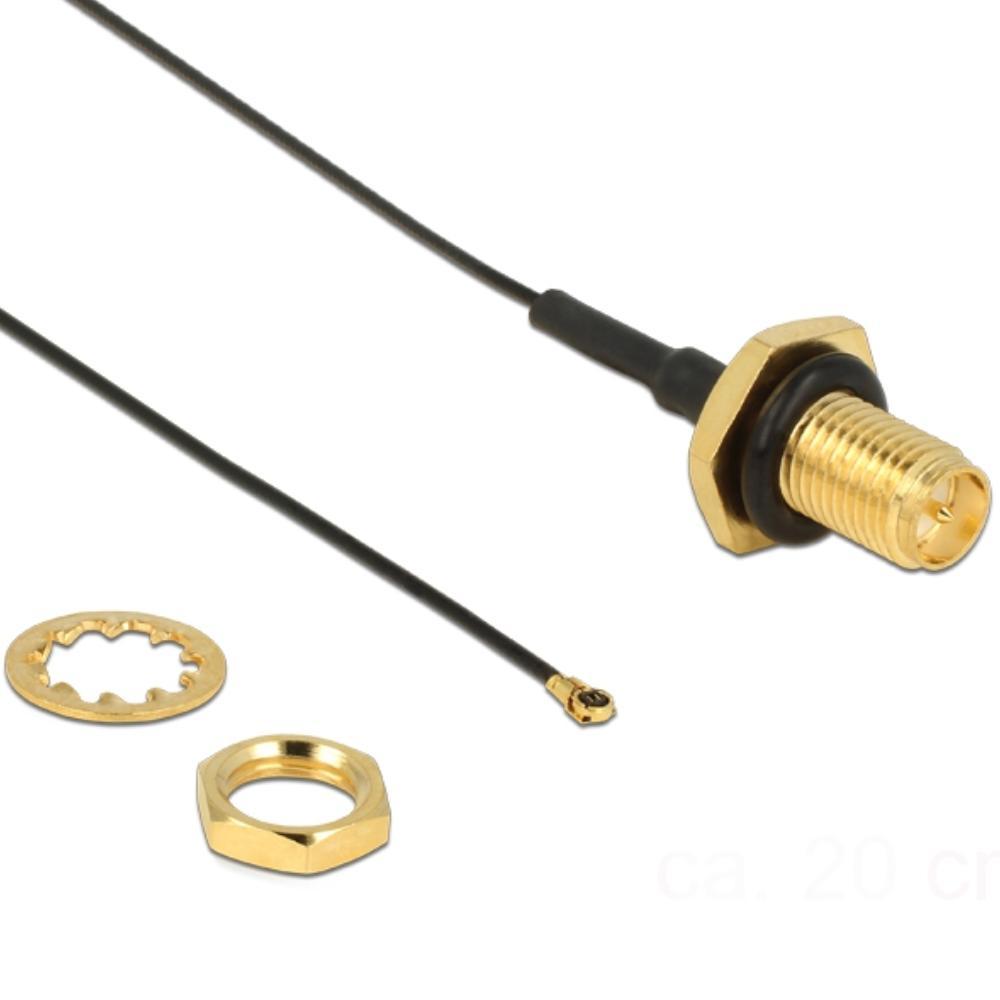

Ten kabel przejściowy RP-SMA na MHF4 firmy Delock jest przeznaczony do doprowadzenia sygnału antenowego do urządzenia. Kabel służy do połączenia zewnętrznej anteny RP-SMA z wewnętrznym modułem RF ze złączem MHF4. Kabel wyposażony jest w złącze grodziowe żeńskie RP-SMA z pierścieniem uszczelniającym i wtyczką MHF® 4. Dzięki bryzgoszczelnemu mocowaniu złącza RP-SMA kabel ten nadaje się do zastosowań, w których połączenie antenowe jest prowadzone przez obudowę. Kabel koncentryczny ma impedancję 50 omów i nadaje się do różnych zastosowań wysokiej częstotliwości, takich jak Wi-Fi, LTE i inne systemy RF. Ze względu na bardzo małą średnicę kabla i mały promień zgięcia, ten kabel adapterowy idealnie nadaje się do kompaktowej i precyzyjnej instalacji. Zastosowania • Podłączanie zewnętrznych anten RP-SMA do wewnętrznych modułów RF • Zastosowania Wi-Fi, LTE i RF • Wejście anteny przez obudowy • Systemy wbudowane i elektronika przemysłowa Dane techniczne i funkcje • Układ kabla: Koncentryczny • Typ kabla: 0,81 • Impedancja: 50 omów • Złącze 1: Przegroda żeńska RP-SMA • Złącze 2: Wtyczka MHF® 4 • Długość przewodu: 9 mm • Średnica kabla: ok. 0,81 mm • Minimalny promień zgięcia: 3,24 mm • Tłumienie kabla: 4,9 dB przy 2,4 GHz na metr • Kolor: czarny Objaśnienie połączeń RP-SMA (SMA z odwróconą polaryzacją) to powszechnie używane złącze antenowe w sprzęcie Wi-Fi i RF. Różnica w stosunku do standardowego SMA polega na odwróconej konfiguracji pinów, co sprawia, że ​​RP-SMA i SMA nie są wymienne. MHF® 4 to bardzo kompaktowe złącze RF stosowane do wewnętrznych modułów bezprzewodowych, takich jak moduły Wi-Fi, LTE i GPS. Ten kabel przejściowy umożliwia podłączenie wewnętrznego połączenia MHF4 do zewnętrznej anteny RP-SMA. Zadaj pytanie dotyczące produktu
