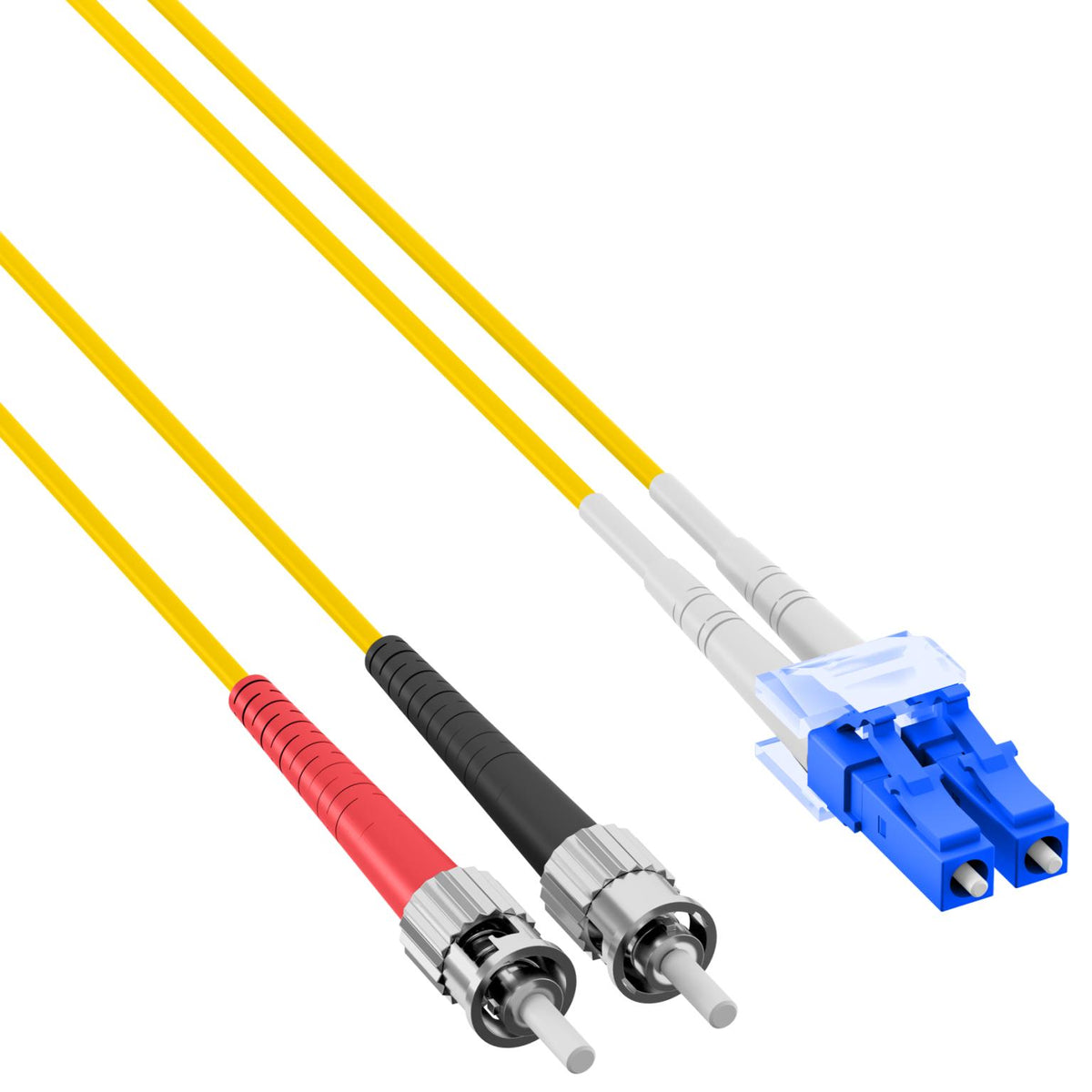

Kabel światłowodowy Abi - lc st - os2

Ten kabel światłowodowy przeznaczony jest do tworzenia krótkich połączeń między pasywnym interfejsem światłowodowym a aktywnym portem sieciowym w środowisku okablowania strukturalnego zgodnie z normą ISO IEC 11801. Kabel jest zaprojektowany jako połączenie dupleksowe ze złączami LC-duplex i ST i nadaje się do jednomodowych zastosowań OS2 G652D. Połączenie jest połączeniem światłowodowym LC-ST i nadaje się do stosowania ze standardowym sprzętem światłowodowym, takim jak przełączniki, konwertery mediów i panele krosowe. Powłoka LSZH sprawia, że ​​kabel nadaje się do instalacji, w których wymagana jest niska emisja dymu i materiał bezhalogenowy. Dane techniczne • Typ kabla Patchcord światłowodowy • Wersja duplex do jednoczesnej transmisji i odbioru • Typ światłowodu jednomodowy 9/125 µm • Kategoria OS2 G652D • Liczba włókien 2 • Strona złącza 1 LC duplex • Strona złącza 2 ST • Standard złącza IEC 61754-20 i IEC 61754-2 • Wykończenie złącza UPC • Materiał złącza tulejka ceramiczna • Typ kabla I-V(ZN)H • Kabel średnica 2,0 mm • Materiał oplotu LSZH • Konstrukcja oplotu zip-twin • Kolor oplotu żółty • Odciążająca przędza aramidowa z dołączoną ochroną przed załamaniem • Maksymalna siła rozciągająca 160 N • Promień gięcia dynamiczny 20× OD • Promień gięcia statyczny 10× OD • Temperatura pracy –20 do 70°C • Temperatura przechowywania –20 do 85°C • Klasa jakości jednomodowa B/2 • Odporność na zakłócenia EMI całkowita odporność na zakłócenia elektryczne i elektromagnetyczne • Test stan 100% testowany z indywidualnym raportem pomiarowym Normy IEC • IEC 60793-2 specyfikacja rdzenia światłowodu i struktury włókna • IEC 60793-2-50 definicja typu światłowodu jednomodowego G652D • IEC 61754-20 definicja interfejsu złącza LC • IEC 61754-2 definicja interfejsu złącza ST • IEC 61753-1 klasa wydajności B/2 dla złączy jednomodowych • IEC 60754-1 właściwości bezhalogenowe • Normy EN IEC 61034-1 niskodymowe • EN 50265-2-1 ognioodporne właściwości powłok kabli • EN 50267-2-3 bezhalogenowe materiały osłonowe Objaśnienie terminów • Połączenie światłowodowe LC-ST ze złączem LC po jednej stronie i złączem ST po drugiej stronie • Duplex dwa oddzielne włókna światłowodowe, gdzie jedno włókno transmituje, a drugie odbiera • Tryb jednomodowy Światłowód 9/125 µm z bardzo małym rdzeniem do transmisji na duże odległości • Światłowód jednomodowy OS2 G652D o niskim tłumieniu, przeznaczony do transmisji na falach 1310 nm i 1550 nm dla połączeń szkieletowych i na duże odległości • Materiał osłony LSZH o niskim wydzielaniu dymu i niezawierający substancji zawierających halogeny • Precyzyjny uchwyt z tulejką ceramiczną, który precyzyjnie centruje światłowód w celu zapewnienia stabilnej transmisji sygnału • Odporność na zakłócenia EMI transmisja sygnału poprzez światło bez wpływu prądów elektrycznych i magnetycznych pola • Minimalny promień zgięcia krzywizny kabla, aby zapobiec mikrozgięciom i dodatkowemu tłumieniu • Statyczny promień zgięcia minimalnego zgięcia po zainstalowaniu i zamocowaniu kabla • Dynamiczny minimalny promień zgięcia podczas instalacji lub ruchu kabla • Klasa jakości B/2, klasa jakości dla złączy jednomodowych ze ścisłymi tolerancjami • Typ kabla I-V(ZN)H Europejskie oznaczenie bezhalogenowego kabla światłowodowego do instalacji wewnętrznych Ogólne objaśnienie kabli światłowodowych • Kompaktowe złącze światłowodowe LC z blokadą zatrzaskową dla dużej gęstości portów • Prostokątne złącze światłowodowe SC z blokadą push-pull do paneli krosowych • Okrągłe złącze światłowodowe ST z zamkiem bagnetowym do starszych instalacji • Złącze światłowodowe E2000 z nasadką ochronną dla niskiego odbicia i większego bezpieczeństwa • Wielomodowe złącze światłowodowe MPO / MTP dla dużej gęstości włókien w centrach danych • Pojedynczy włókno Simplex do transmisji danych w jednym kierunku • Dwuwłóknowy światłowód duplex do jednoczesnej komunikacji w obu kierunkach • Światłowód wielomodowy na krótkie i średnie odległości w budynkach • Światłowód jednomodowy na długie odległości i połączenia szkieletowe Objaśnienie kategorii OS • Światłowód jednomodowy OS1 do instalacji wewnętrznych, z większym tłumieniem niż OS2, odpowiedni do około 10 km przy transmisji przy 1310 nm • Światłowód jednomodowy OS2 z niskim tłumieniem, przeznaczony do transmisji przy 1310 nm i 1550 nm, odpowiedni na odległość 40 km i więcej w zależności od mocy transmisji i zastosowanych modułów optycznych Zadaj pytanie o produkt
