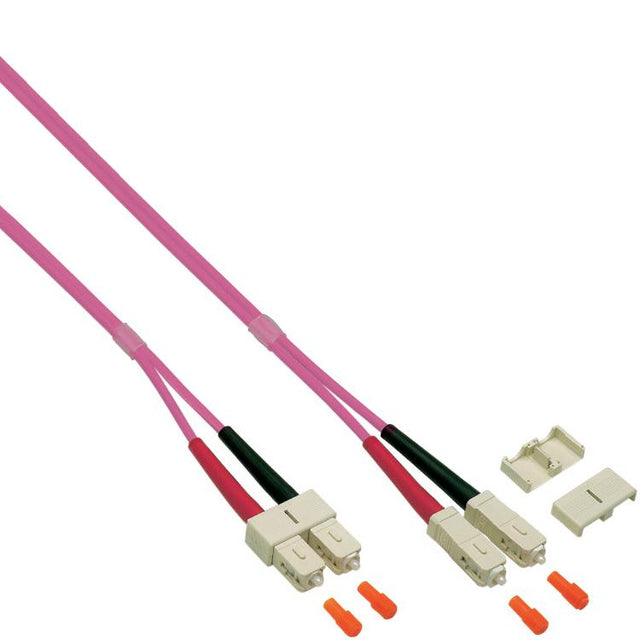

Kabel światłowodowy Abi - sc - om4

Ten kabel światłowodowy przeznaczony jest do tworzenia krótkich połączeń między pasywnym interfejsem światłowodowym a aktywnym portem sieciowym w środowisku okablowania strukturalnego zgodnie z normą ISO IEC 11801. Kabel jest zaprojektowany jako połączenie duplex ze złączami SC duplex po obu stronach i nadaje się do wielomodowych zastosowań OM4. Połączenie jest połączeniem światłowodowym SC-SC i nadaje się do stosowania ze standardowym sprzętem światłowodowym, takim jak przełączniki, konwertery mediów i panele krosowe. Powłoka LSZH sprawia, że ​​kabel nadaje się do instalacji, w których wymagana jest niska emisja dymu i materiał bezhalogenowy. Dane techniczne • Typ kabla Patchcord światłowodowy • Wersja duplex do jednoczesnej transmisji i odbioru • Typ światłowodu wielomodowy 50/125 µm • Kategoria OM4 • Liczba włókien 2 • Strona złącza 1 SC duplex • Strona złącza 2 SC duplex • Standard złącza IEC 61754-4 • Wykończenie złącza UPC • Materiał złącza tuleja ceramiczna • Typ kabla I-V(ZN)H • Średnica kabla 3,0 mm • Materiał powłoki LSZH • Konstrukcja osłony duplex zip-twin • Kolor powłoki erika-fioletowy • Odciążająca przędza aramidowa z dołączoną ochroną przed załamaniem • Maksymalna siła rozciągająca 160 N • Promień gięcia dynamiczny 20× OD • Promień gięcia statyczny 10× OD • Temperatura pracy –20 do 70°C • Temperatura przechowywania –20 do 85°C • Klasa jakości wielomodowa A/1 zgodnie z IEC 61753-222-2 • Odporność na zakłócenia elektromagnetyczne całkowita odporność na zakłócenia elektryczne i elektromagnetyczne • Stan testu 100% testowany z indywidualnym raportem pomiarowym Normy IEC • IEC 60793-2 specyfikacja rdzenia i struktury światłowodu • IEC 60793-2-10 definicja światłowodu wielomodowego typu A1a.2 i A1a.3 dla OM4 • IEC 61754-4 definicja interfejsu złącza SC • IEC 61753-222-2 klasa wydajności A/1 złącza wielomodowe • IEC 60754-1 właściwości bezhalogenowe • IEC 61034-1 niski poziom dymu Normy EN • EN 50265-2-1 ognioodporność powłok kabli • EN 50267-2-3 bezhalogenowe materiały osłonowe Objaśnienie terminów • Połączenie światłowodowe SC-SC z kablem po obu stronach Złącze SC • Duplex dwa oddzielne włókna światłowodowe, gdzie jedno włókno transmituje, a drugie odbiera • Wielomodowe Typ światłowodu 50/125 µm z rdzeniem 50 µm dla dużej przepustowości w instalacjach budowlanych • Ulepszona, zoptymalizowana laserowo kategoria wielomodowa OM4 zgodnie z IEC 60793-2-10, typ A1a.2 i A1a.3 • Proste polerowanie złącza UPC w celu zmniejszenia strat wtrąceniowych • Materiał osłony LSZH o niskim wydzielaniu dymu i niezawierający substancji zawierających halogeny • Precyzyjny uchwyt z tulejką ceramiczną, który precyzyjnie centruje światłowód, zapewniając stabilność transmisja sygnału • Odporność na zakłócenia elektromagnetyczne transmisja sygnału poprzez światło bez wpływu pól elektrycznych i elektromagnetycznych • Minimalny promień zgięcia krzywizny kabla, aby zapobiec dodatkowemu tłumieniu i uszkodzeniu światłowodu • Statyczny promień zgięcia minimalnego zgięcia po zainstalowaniu i zamocowaniu kabla • Promień zgięcia dynamicznego minimalnego zgięcia podczas instalacji lub ruchu kabla • Klasa jakości A/1, klasa jakości dla złączy wielomodowych ze ścisłymi tolerancjami • Typ kabla I-V(ZN)H Europejskie oznaczenie bezhalogenowego kabla światłowodowego do instalacji wewnętrznych • ISO/IEC Międzynarodowa norma 11801 opisująca strukturę, topologię i układ komponentów systemów okablowania strukturalnego dla sieci transmisji danych w budynkach i na kampusach Ogólne objaśnienia kabli światłowodowych • Kompaktowe złącze światłowodowe LC z blokadą zatrzaskową dla dużej gęstości portów • Prostokątne złącze światłowodowe SC z blokadą push-pull do paneli krosowych • Okrągłe złącze światłowodowe ST z zamkiem bagnetowym do starszych instalacji • Złącze światłowodowe E2000® z osłoną ochronną zapewniającą niski poziom odbicia i dodatkowe bezpieczeństwo • Wielowłóknowe złącze MPO / MTP do dużych gęstości włókien w centrach danych • Pojedyncze światłowód Simplex do transmisji danych w jednym kierunku. • Dwa włókna Duplex do jednoczesnej komunikacji w obu kierunkach • Światłowód wielomodowy na krótkie i średnie odległości w budynkach • Światłowód jednomodowy na duże odległości i połączenia szkieletowe Objaśnienie kategorii OM • Światłowód wielomodowy OM1 62,5/125 µm odpowiedni do około 275 m przy 1 Gb i około 33 m przy 10 Gb • Światłowód wielomodowy OM2 50/125 µm do około 550 m przy 1 Gb i około 82 m przy 10 Gb • Zoptymalizowany laserowo światłowód wielomodowy OM3 odpowiedni do około 300 m przy 10 Gb, około 100 m dla 40 Gb i około 100 m dla 100 Gb • Ulepszony laserowo światłowód wielomodowy OM4 odpowiedni do około 400 m dla 10 Gb i około 150 m dla 40 Gb • Szerokopasmowy światłowód wielomodowy OM5 o takich samych odległościach jak OM4, przeznaczony do transmisji na wielu krótkich falach w ramach jednego światłowodu zgodnie z SWDM Zadaj pytanie produktowe
