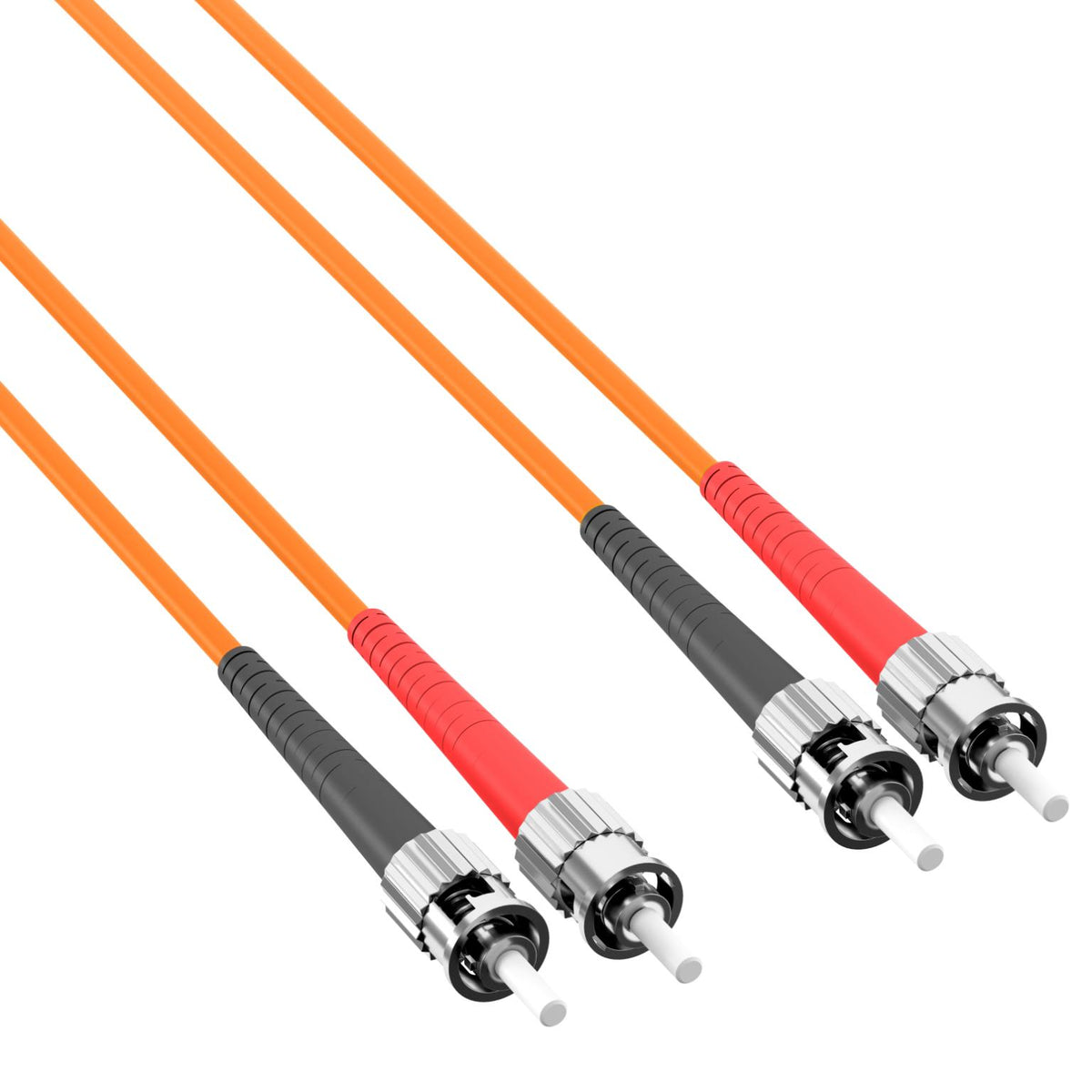

Kabel światłowodowy Abi - szt. - om1

Ten kabel światłowodowy przeznaczony jest do realizacji krótkich połączeń światłowodowych pomiędzy portami okablowania pasywnego a aktywnym sprzętem sieciowym w środowisku okablowania strukturalnego zgodnie z normą ISO IEC 11801. Kabel jest zaprojektowany w konfiguracji duplex ze złączami ST po obu stronach i nadaje się do zastosowań wielomodowych OM1 (62,5/125 µm). Połączenie dotyczy łącza światłowodowego ST-ST do połączeń punkt-punkt lub do podłączenia patch paneli do aktywnych portów sieciowych. Kurtka LSZH jest bezhalogenowa i niskodymna, zgodnie z normami IEC. Kabel jest wyposażony w aramidowy odciążnik zapewniający stabilność mechaniczną. Dane techniczne • Typ kabla Patchcord światłowodowy • Wersja duplex • Liczba włókien 2 • Strona przyłączeniowa A ST męska • Strona przyłączeniowa B ST męska • Standard złącza IEC 61754-2 • Wykończenie złącza UPC (bez wersji APC) • Typ światłowodu wielomodowy 62,5/125 µm • Kategoria OM1 • Konstrukcja kabla duplex • Typ kabla I-V(ZN)H • Średnica kabla 3,0 mm • Materiał powłoki LSZH • Bezhalogenowy zgodnie zgodnie z IEC 60754-1 • Niskodymowy zgodnie z IEC 61034-1 • Ognioodporny zgodnie z EN 50265-2-1 • Klasa jakości wielomodowy A/1 zgodnie z IEC 61753-222-2 • Maksymalna siła rozciągająca 160 N • Promień gięcia dynamiczny 20× OD • Promień gięcia statyczny 10× OD • Temperatura pracy –20 do 70°C • Temperatura przechowywania −20 do 85 °C • Maksymalna tłumienność wtrąceniowa 850 nm < 0,3 dB • Test w 100% testowany przy użyciu indywidualnego protokołu pomiarowego Normy IEC • IEC 60793-2 specyfikacja światłowodu wielomodowego • IEC 61754-2 definicja interfejsu złącza ST • IEC 61753-222-2 wymagania eksploatacyjne złączy wielomodowych • IEC 60754-1 oznaczanie zawartości halogenu • IEC 61034-1 oznaczanie powstawania dymu Objaśnienie terminów • Okrągłe złącze światłowodowe ST z zamkiem bagnetowym • Dwuwłóknowe światłowód duplex do jednoczesnej komunikacji dwukierunkowej • Typ światłowodu wielomodowego 62,5/125 µm na krótsze odległości w budynkach • Kategoria wielomodowa OM1 odpowiednia do transmisji 1G do około 275 m • Płaszcz LSZH Low Smoke Zerohalogen bez halogenu i z niskim wydzielaniem dymu • Aramidowy odciążnik przędza wzmacniająca do mechanicznej ochrony światłowodu • Tłumienie optyczne strat wtrąceniowych podczas przejścia pomiędzy elementami światłowodu Wyjaśnienie kategorii OM (światłowód wielomodowy) OM oznacza Optical Multimode i opisuje klasę przepustowości światłowodu wielomodowego. • OM1 62,5/125 µm – 1G do około 275 m. • OM2 50/125 µm – 1G do około 550 m, 10G do około 82 m. • Zoptymalizowany laser OM3 – 10G do około 300 m przy 850 nm. • Ulepszony laserowo światłowód OM4 – 10G do około 400–550 m przy 850 nm. • Szerokopasmowy wielomodowy moduł OM5 odpowiedni dla technologii SWDM. Objaśnienie kategorii OS (światłowód jednomodowy) OS oznacza Optical Singlemode i opisuje klasę tłumienia światłowodu jednomodowego. • Światłowód jednomodowy OS1 do instalacji wewnętrznych o typowym tłumieniu ≤ 1,0 dB/km przy 1310 nm. • Światłowód jednomodowy OS2 o niskim szczycie wody zgodnie z ITU-T G.652.D z typowym tłumieniem ≤ 0,4 dB/km przy 1310 nm i ≤ 0,3 dB/km przy 1550 nm. Ogólne objaśnienie kabli światłowodowych • Światłowody przesyłają dane za pomocą sygnałów świetlnych, a nie elektrycznych. • Światłowód jednomodowy wykorzystuje jedną ścieżkę światła i nadaje się na duże odległości. • Światłowód wielomodowy wykorzystuje wiele ścieżek światła i nadaje się do stosowania na krótszych dystansach w budynkach. • Pojedynczy światłowód Simplex do jednokierunkowej transmisji danych. • Dupleksowe dwa światłowody do jednoczesnej komunikacji w obu kierunkach. Zadaj pytanie dotyczące produktu
