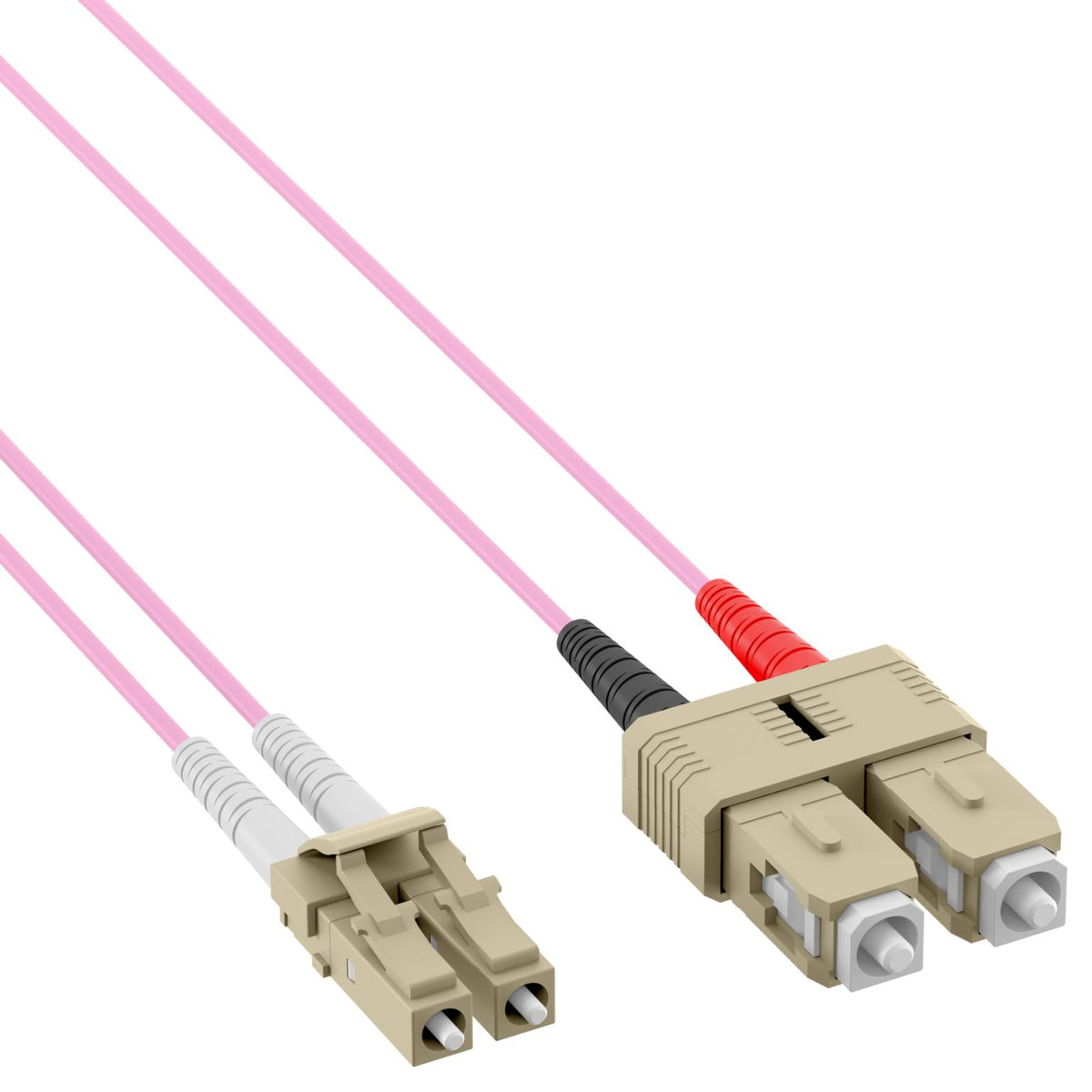

Kabel światłowodowy E-vision - wielomodowy - om4

Ten kabel światłowodowy przeznaczony jest do tworzenia krótkich połączeń między pasywnym interfejsem światłowodowym a aktywnym portem sieciowym w środowisku okablowania strukturalnego zgodnie z normą ISO IEC 11801. Kabel jest zaprojektowany jako połączenie dupleksowe ze złączami LC-duplex i SC-duplex i nadaje się do wielomodowych zastosowań OM4. Połączenie jest połączeniem światłowodowym LC-SC i nadaje się do stosowania ze standardowym sprzętem światłowodowym, takim jak przełączniki, konwertery mediów i panele krosowe. Powłoka LSZH sprawia, że ​​kabel nadaje się do instalacji, w których wymagana jest niska emisja dymu i materiał bezhalogenowy. Dane techniczne • Typ kabla Patchcord światłowodowy • Wersja duplex do jednoczesnej transmisji i odbioru • Typ światłowodu wielomodowy 50/125 µm • Kategoria OM4 • Liczba włókien 2 • Strona złącza 1 LC duplex • Strona złącza 2 SC duplex • Standard złącza IEC 61754-20 i IEC 61754-4 • Wykończenie złącza UPC • Materiał złącza tulejka ceramiczna • Typ kabla I-V(ZN)H • Kabel średnica 2,0 mm • Materiał oplotu LSZH • Konstrukcja oplotu zip-twin • Kolor oplotu erika-fioletowy • Odciążająca przędza aramidowa z dołączoną ochroną przed załamaniem • Maksymalna siła rozciągająca 160 N • Promień gięcia dynamiczny 20× OD • Promień gięcia statyczny 10× OD • Temperatura pracy –20 do 70°C • Temperatura przechowywania –20 do 85°C • Klasa jakości wielomodowy A/1 • Odporność na zakłócenia elektromagnetyczne całkowita odporność na zakłócenia elektryczne i elektromagnetyczne • Stan testu w 100% przetestowany z indywidualnym raportem pomiarowym Normy IEC • IEC 60793-2 specyfikacja rdzenia światłowodu i struktury włókna • IEC 60793-2-10 definicja włókna OM4 typu A1a.2 i A1a.3 • IEC 61754-20 definicja interfejsu złącza LC • IEC 61754-4 definicja interfejsu złącza SC • IEC 61753-222-2 klasa wydajności A/1 dla złączy wielomodowych • IEC 60754-1 właściwości bezhalogenowe • IEC 61034-1 niskie dymienie Normy EN • EN 50265-2-1 ognioodporność powłok kabli • EN 50267-2-3 bezhalogenowe materiały osłonowe Objaśnienie terminów • Połączenie światłowodowe LC-SC ze złączem LC z jednej strony i złączem SC z drugiej z drugiej strony • Dupleksowe dwa oddzielne włókna światłowodowe, w których jedno włókno transmituje, a drugie odbiera • Wielomodowy, zoptymalizowany laserowo światłowód 50/125 µm do dużych przepustowości w budynkach • Materiał osłony LSZH o niskim wydzielaniu dymu i niezawierający substancji zawierających halogeny • Precyzyjny uchwyt z tulejką ceramiczną, który precyzyjnie centruje światłowód w celu zapewnienia stabilnej transmisji sygnału • Odporność na zakłócenia elektromagnetyczne, transmisja sygnału w świetle bez wpływu prądów elektrycznych i pól magnetycznych • Promień zgięcia Minimalna krzywizna kabla zapobiegająca dodatkowemu tłumienie i uszkodzenie włókien • Promień gięcia Statyczne minimalne zgięcie po zainstalowaniu i zamocowaniu kabla • Dynamiczny promień gięcia Minimalne zgięcie podczas instalacji lub ruchu kabla • Klasa jakości A/1, klasa jakości dla złączy wielomodowych z rygorystycznymi tolerancjami • Typ kabla I-V(ZN)H Europejskie oznaczenie bezhalogenowego kabla światłowodowego do instalacji wewnętrznych Ogólne objaśnienia kabli światłowodowych • Kompaktowe złącze światłowodowe LC z zamkiem zatrzaskowym dla dużej gęstości portów • Prostokątne złącze światłowodowe SC z blokadą push-pull do paneli krosowych • Okrągłe złącze światłowodowe ST z zamkiem bagnetowym do starszych instalacji • Złącze światłowodowe E2000 z osłoną ochronną zapewniającą niski poziom odbicia i dodatkowe bezpieczeństwo • Wielomodowe złącze światłowodowe MPO / MTP do dużej gęstości włókien w centrach danych • Pojedyncze włókno Simplex do transmisji danych w jednym kierunku • Dwa włókna duplex do jednoczesnej komunikacji w obu kierunkach • Typ światłowodu wielomodowego na krótkie i średnie odległości w budynkach • Światłowód jednomodowy na duże odległości i połączenia szkieletowe Objaśnienie kategorii OM • Światłowód wielomodowy OM1 62,5/125 µm odpowiedni do około 275 m przy 1 Gb i około 33 m przy 10 Gb • Światłowód wielomodowy OM2 50/125 µm odpowiedni do około 550 m przy 1 Gb i około 82 m przy 10 Gb • Laserowo zoptymalizowany światłowód wielomodowy OM3 odpowiedni do około 300 m przy 10 Gb, około 100 m przy 40 Gb i około 100 m przy 100 Gb • Ulepszony laserowo światłowód wielomodowy OM4 odpowiedni do ok. 400 m przy 10 Gb i ok. 150 m przy 40 Gb • Szerokopasmowy światłowód wielomodowy OM5 z rdzeniem 50/125 µm, nadający się do ok. 400 m przy 10 Gb i ok. 150 m przy 40 Gb, przeznaczony do jednoczesnej transmisji na wielu krótkich długościach fal w ramach jednego światłowodu wielomodowego zgodnie z multipleksacją z podziałem długości fali krótkofalowej Zadaj pytanie o produkt
