Skrzynka światłowodowa

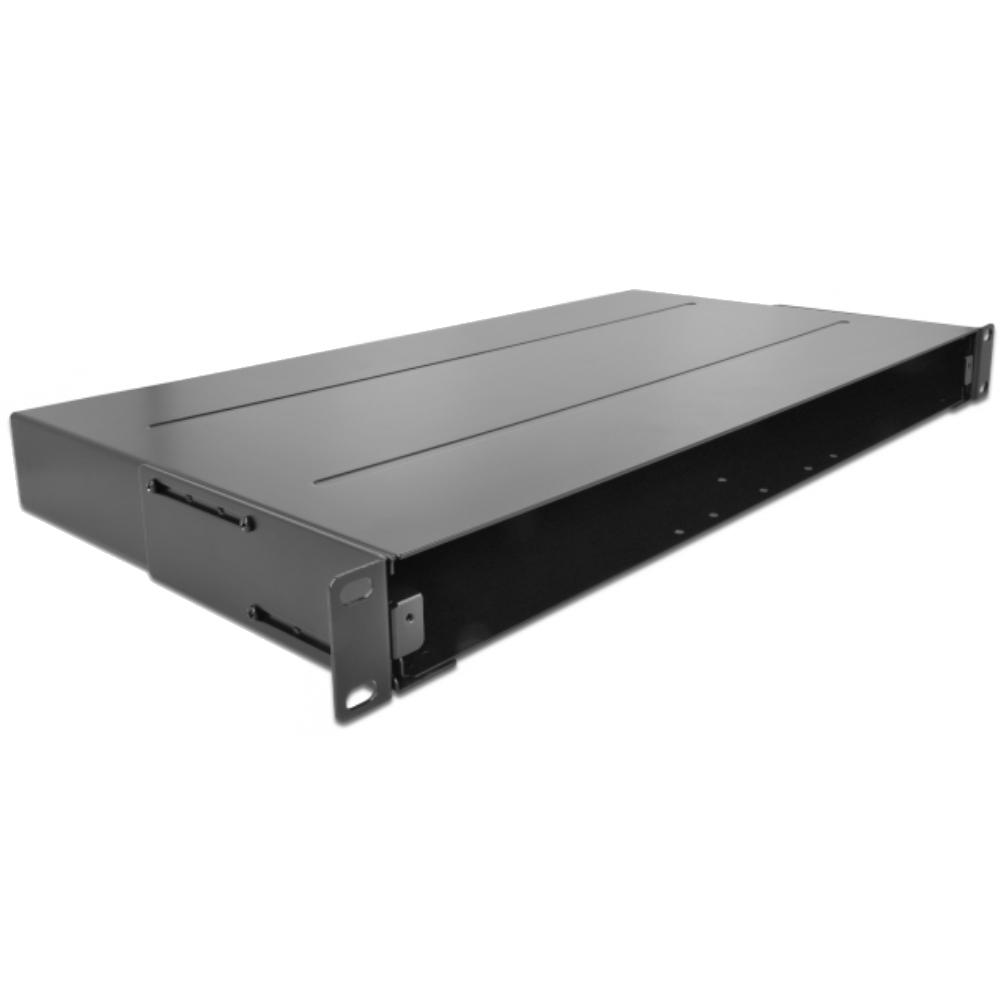

Ta puszka światłowodowa jest przeznaczona do montażu w szafie 19-calowej i zajmuje wysokość szafy 1U. Obudowa została zaprojektowana do organizowania i ochrony 48 światłowodów oraz stanowi pasywną podstawę dla spawów światłowodowych i paneli przednich w konfiguracji stojakowej. Zastosowanie Ta skrzynka łączeniowa służy do przechowywania, ochrony i zarządzania spawami połączeń światłowodowych w 19-calowej szafie typu rack. Konstrukcja nadaje się do stosowania w połączeniu z wymiennymi panelami przednimi z zamontowanymi wstępnie złączami z włókna szklanego. Budowa i właściwości Obudowa wyposażona jest w wysuwaną kasetę, którą można rozłożyć pod kątem 45°. Umożliwia to dostęp do obu stron połączeń światłowodowych bez zdejmowania osłony. Z tyłu znajduje się kilka wejść kablowych oraz wspornik kabla dla mechanicznego odciążenia. Pokrywę można zamknąć za pomocą śrub radełkowanych. Opis kasety wysuwanej Kaseta wysuwana umożliwia bezpieczną obróbkę i kontrolę spawów i połączeń światłowodowych, podczas gdy skrzynka światłowodowa pozostaje zamontowana w stojaku. Położenie pod kątem poprawia dostępność i przejrzystość podczas instalacji i konserwacji. Dane techniczne • Typ: skrzynka światłowodowa • Rozmiar stojaka: 19 cali • Wysokość: 1U • Pojemność światłowodu: 48 włókien światłowodowych • Kaseta: wysuwana, pod kątem 45° • Wejście kabla: z tyłu • Wspornik kabla: dostępna podpórka kabla • Blokowanie: śruby radełkowane • Konstrukcja: obudowa metalowa • Wymiary (dł. x szer. x wys.): 482,6 x 338,5 x 43,7 mm Objaśnienie używanych terminów • Skrzynka połączeniowa: obudowa dla ochrona i organizacja spawów połączeń światłowodowych w szafie. • 19-calowe: Międzynarodowy standard stelażowy do instalacji sieciowych i telekomunikacyjnych. • 1U: jednostka wysokości w szafie, gdzie 1U równa się 44,45 mm. • Kaseta: wewnętrzny uchwyt, w którym umieszczane są spawy światłowodowe i rezerwy światłowodowe. • Wspornik kabla: urządzenie mechaniczne zapobiegające przenoszeniu sił rozciągających bezpośrednio na włókna szklane. Zawartość opakowania • 1× 19-calowa puszka światłowodowa • 1× wspornik kabla • 2× kaseta spawów na 24 pigtaile • 2× dławik kablowy M20 • 4× opaska kablowa • 1× instrukcja montażu Zadaj pytanie dotyczące produktu
