Wtyk koncentryczny Abi żeński

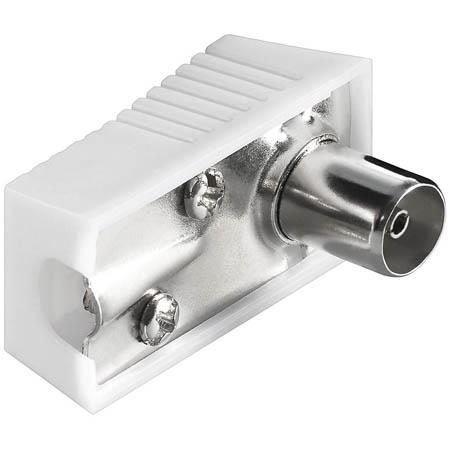

To prostokątne złącze koncentryczne IEC (żeńskie) przeznaczone jest do montażu kabla koncentrycznego w celu jego podłączenia do sprzętu telewizyjnego, wzmacniacza antenowego lub koncentrycznego gniazdka ściennego w instalacji koncentrycznej 75 Ω. Złącze montuje się bezpośrednio do kabla koncentrycznego za pomocą mocowania śrubowego, tworząc stabilne połączenie mechaniczne i elektryczne bez użycia specjalnych narzędzi montażowych. Konstrukcja kątowa (90°) ułatwia podłączenie kabla w sytuacjach, w których jest mało miejsca, na przykład za telewizorami lub urządzeniami multimedialnymi. Złącze nadaje się do transmisji analogowych i cyfrowych sygnałów telewizyjnych, w tym DVB-C oraz nowoczesnych formatów telewizyjnych, takich jak HD, Full HD i Ultra HD (4K). Dane techniczne i funkcje • Typ złącza Złącze koncentryczne IEC, żeńskie, kątowe (90°) • Montaż Śruba na kablu koncentrycznym • Impedancja 75 Ω • Obudowa złącza Plastik • Długość złącza 38,8 mm • Średnica 20,39 mm • Nadaje się do analogowych i cyfrowych sygnałów telewizyjnych i radiowych (DVB-C) • Obsługiwane rozdzielczości SD, HD, Full HD, Ultra HD (4K) • Rodzaj montażu Zespół kabla (złącze luźne) Objaśnienie używanych terminów IEC złącze koncentryczne standardowe złącze koncentryczne stosowane w sieciach telewizyjnych i kablowych w Europie. Złącze żeńskie Gniazdo koncentryczne, w którym umieszcza się wtyk męski IEC. Złącze kątowe z wyjściem kablowym pod kątem 90° do montażu w ograniczonych przestrzeniach. Przykręcany system mocowania, w którym kabel koncentryczny jest mechanicznie mocowany w złączu bez użycia narzędzi do zaciskania lub ściskania. Standard telewizji cyfrowej DVB-C dla sieci kablowych obsługujący m.in. sygnały telewizji HD i 4K. Ogólne objaśnienie złącza koncentrycznego Złącze koncentryczne stanowi przejście pomiędzy kablem koncentrycznym a podłączonym sprzętem. Wewnętrzny przewodnik transportuje sygnał, podczas gdy zewnętrzny ekran pomaga ograniczyć zakłócenia zewnętrzne. W instalacjach telewizyjnych standardowo stosowana jest impedancja 75 Ω, dzięki czemu wszystkie elementy sieci współpracują prawidłowo. Zadaj pytanie dotyczące produktu
